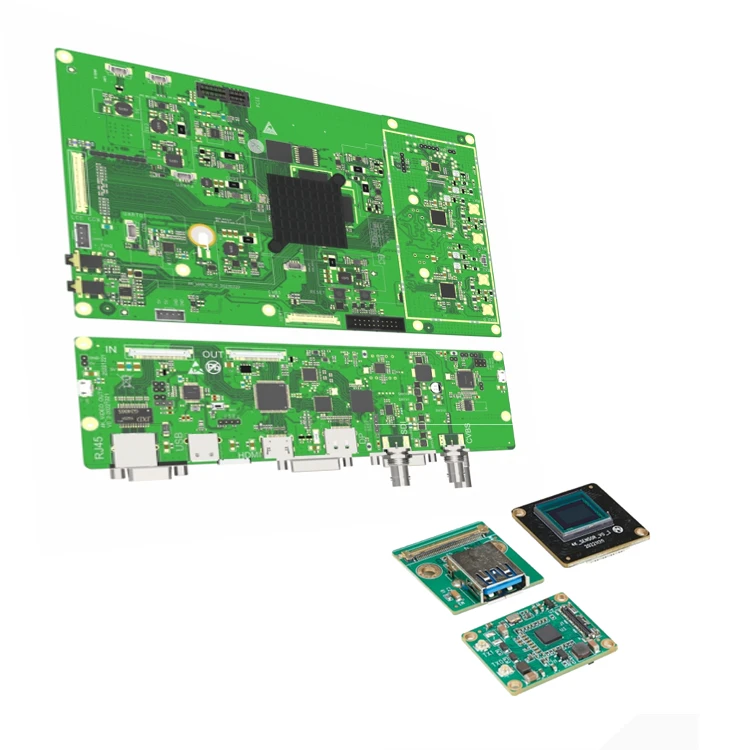

4K Medical Endoscope Camera Module

4K Medical Endoscope Camera Modules för OEM & Medical Imaging Integration

Vi tillverkar 4K-kameramoduler för medicinska endoskop för tillverkare av medicintekniska produkter, endoskopföretag, distributörer och bildsystemintegratörer över hela världen.

Våra kameramoduler är byggda för OEM-integrering och kan konfigureras kring din sensor, optiska system, mekaniska struktur och videogränssnitt – vilket hjälper dig att gå från produktkrav till en produktionsklar- bildlösning.

Parametrar

Videoutgång	HDMI3, DVI, USB3.02, UART*2
Videoingång	UHD(4K)
Kommunikationsgränssnitt	RS4221 RJ451
Gräns-snittet	Stöd 5-vägs OSD-meny
Användarscenario	Stöder 10 användarsceninställningar och tillåter anpassade scenparameterinställningar
Bildlagring	Upplösning: 3840*2160, JPG-format
Videolagring	Upplösning: 3840*2160, format: MP4
Slutartid	Automatisk/manuell (1/60~1/60 000 (NTSC), 1/50~50 000 (PAL))
Få kontroll	Nivå 0~10
Digital långsam slutare	Av/På (X2/X4/X8/X16/X32/X64)
Ljusstyrka	Nivå 0~20
WDR/BLC	Av/BLC/HLC/WDR
Färgkoncentration	1~20
Kontrast	Låg/Medium/Hög
Vitbalans	Automatisk / Automatisk EXT / Pushing / Manuell
Gamma	0.45~0.75
Spegel/Flip	Av/På
Skärpa	Nivå 0~10
B/R-Vinst	0~55
Digital förstärkning	Nivå 0~96
RS-485	Stöder överföringshastigheter från 2400 till 115200
Språk	engelska/kinesiska
Återställa	Av/På
Driva	DC12V, max 36W
Storlek	24*26 mm (fyrkantig)

4K-bildprestanda

3840 × 2160 upplösning

Modulen stöder 3840 × 2160 upplösning för 4K endoskopisk bildbehandling där högre bilddetaljer krävs.

Bildjustering

Exponering, förstärkning, ljusstyrka, kontrast, gamma, skärpa och färginställningar kan justeras med de tillgängliga kontrollerna.

Befintligt endoskop & systemintegration

Befintligt endoskop

Om du redan har ett endoskop eller en optisk enhet kan vi utvärdera dess specifikationer, ritningar eller prov för att bestämma lämplig kameramodulkonfiguration.

Befintligt kamerahus

För ersättnings- eller uppgraderingsprojekt kan de tillgängliga husdimensionerna, monteringsstrukturen och kopplingslayouten ses över innan utveckling.

Befintligt videosystem

Modulen kan utvärderas för anslutning till befintliga monitorer, inspelare, bildprocessorer och styrutrustning baserat på erforderliga videogränssnitt.

Utveckling av OEM-kameramoduler

Optisk integration

Optiska krav kan inkludera sensorval, linskonfiguration, synfält, arbetsavstånd och endoskopets optiska väg.

Mekanisk integration

Modulen kan utvärderas mot tillgängligt installationsutrymme, monteringsstruktur, anslutningsposition och kabeldragning.

Elektronisk integration

Videogränssnitt, kommunikationsgränssnitt, strömförsörjning och styrfunktioner kan anpassas till målutrustningen där det är tekniskt möjligt.

Bildkonfiguration

Bildparametrar som exponering, förstärkning, vitbalans, färg, kontrast, gamma och skärpa kan konfigureras enligt applikationskraven.

Kontroll & mjukvarugränssnitt

OSD-funktioner, sceninställningar och kommunikationskontroller kan granskas för integration med kundens befintliga styrsystem.

Kvalitetskontroll

Inkommande komponentinspektion

Viktiga elektroniska, optiska och mekaniska komponenter kontrolleras enligt fastställda inkommande kvalitetskrav innan de går i produktion.

Modul montering

Kameramoduler monteras enligt definierade produktionsprocedurer, med kontroller som täcker elektriska anslutningar, mekanisk passning och nyckelmonteringskrav.

Bildprestandatestning

Beroende på den godkända konfigurationen kan testning omfatta bildupplösning, färgåtergivning, exponering, vitbalans, skärpa och videoutdata.

Funktionstestning

Styrfunktioner, kommunikationsgränssnitt, videogränssnitt, bildlagring och andra specificerade funktioner kontrolleras före leverans.

Slutbesiktning

Färdiga moduler inspekteras mot godkända specifikationer, konfigurations- och identifieringskrav innan de packas.

Produktionsspårbarhet

Produktidentifiering och produktionsregister upprätthålls enligt interna kvalitetsprocedurer för att stödja batchkontroll och efter-service.

Teknisk support

Pre-Sales Engineering Review
Vårt team kan granska ditt endoskop, optiska system, moduldimensioner, videogränssnitt och applikationskrav innan offert.

Kompatibilitetsutvärdering
För befintlig utrustning kan ritningar eller prover granskas för att avgöra om den föreslagna kameramodulen är lämplig för integration.

Prototypstöd
Teknisk kommunikation är tillgänglig under prototyputvärdering och systemintegration.

Felsökning
Support finns tillgänglig för produktkonfiguration, gränssnittsanslutning, drift och teknisk felsökning enligt projektets krav.

Dokumentation
Produktspecifikationer och relevant teknisk dokumentation kan tillhandahållas enligt produktkonfigurationen och projektkraven.

Vanliga frågor

F: Kan du anpassa modulen för vårt befintliga endoskop?

A: Ja. Vi kan utvärdera de optiska, mekaniska och elektriska kraven för ditt befintliga system.

F: Kan du utveckla en modul från vår ritning eller prov?

A: Ja. Befintliga ritningar, prover eller tekniska specifikationer kan användas som grund för teknisk utvärdering.

F: Stöder du prototyper före massproduktion?

A: Ja. Prototyputvärdering kan ordnas före pilot- och volymproduktion.

F: Kan du anpassa sensorn och videogränssnittet?

S: Val av sensor och gränssnitt kan utvärderas enligt den erforderliga bildprestanda och systemarkitektur.

F: Vad är din MOQ?

S: MOQ beror på produktkonfigurationen och utvecklingskraven. Kontakta oss med din beräknade volym för en projektspecifik offert-.
